Qu'est-ce qu'un réseau de chauffage urbain ?

Comment ça marche ?

C’est un système de distribution de chaleur produite de façon centralisée qui véhicule de l'eau surchauffée à travers la ville. Il permet de fournir l’énergie nécessaire au chauffage et à l’eau chaude sanitaire des grands ensembles urbains, qu’il s’agisse d’hôpitaux, écoles, logements collectifs, d’immeubles de bureaux, de sites tertiaires et industriels.

Le réseau de chaleur est une installation collective constituée de quatre éléments :

1. Des unités de production de chaleur : la principale source de chaleur du réseau Centre Métropole est issue de la récupération de l’énergie de l’incinération des ordures ménagères, complétée par des chaufferies au gaz et au bois-énergie (ou biomasse) dont la principale a été mise en service en 2019 à Surville. Une nouvelle chaufferie biomasse, équivalente à celle de Surville, sera mise en service dès 2027 au Carré de Soie.

2. Un réseau de 216 km de canalisations qui relient les unités de production aux bâtiments à chauffer. De l’eau à température élevée (entre 70° et 120° en fonction des techniques mises en œuvre) circule en boucle afin de « livrer » sa chaleur aux différents bâtiments. C’est un circuit fermé, communément appelé réseau primaire. Il s’agit de réseaux enterrés.

3. Des sous-stations installées dans les bâtiments desservis, où arrive l’eau chaude en provenance de la chaufferie. Dans les faits, une sous-station remplace une chaufferie de bâtiment : ainsi, plus de problème de combustion ni d’entretien de chaudière. Une sous- station comprend un échangeur qui permet le transfert de la chaleur transportée par le réseau primaire à l’eau qui circule dans le circuit de chauffage du bâtiment (appelé réseau secondaire). Après son passage en sous-station, l’eau repart un peu moins chaude puisqu’elle a « livré » une partie de sa chaleur. C’est pourquoi, une fois après avoir desservi l’ensemble des sous-stations du réseau, l’eau revient refroidie à la chaufferie où elle est à nouveau réchauffée. Ces sous-stations peuvent alimenter aussi bien un immeuble d’habitation qu’une école, un équipement public, une usine, des bureaux ou un hôpital.

4. Le réseau interne du bâtiment, ou réseau secondaire : une fois réchauffée dans le local technique où se situe la sous-station, l’eau emprunte ensuite les canalisations du bâtiment pour accéder aux radiateurs, aux planchers chauffants et aux circuits d’eau chaude sanitaire.

Limites de prestation

Le réseau Centre Métropole assure la fourniture d'énergie thermique nécessaire au chauffage et à la production d'eau chaude sanitaire, tout au long de l'année.

Le réseau Centre Métropole livre la chaleur en pied d'immeuble, dans la sous-station, et est responsable de la fourniture jusqu'à l'échangeur de chaleur "primaire/secondaire" pour le chauffage et jusqu'au module de préparation de l'eau chaude sanitaire.

Au-delà, les installations dites "secondaires" de distribution à l'intérieur des immeubles sont de la responsabilité de l'abonné qui peut souscrire pour leur entretien un contrat spécifique auprès du réseau Centre Métropole ou de tout autre prestataire.

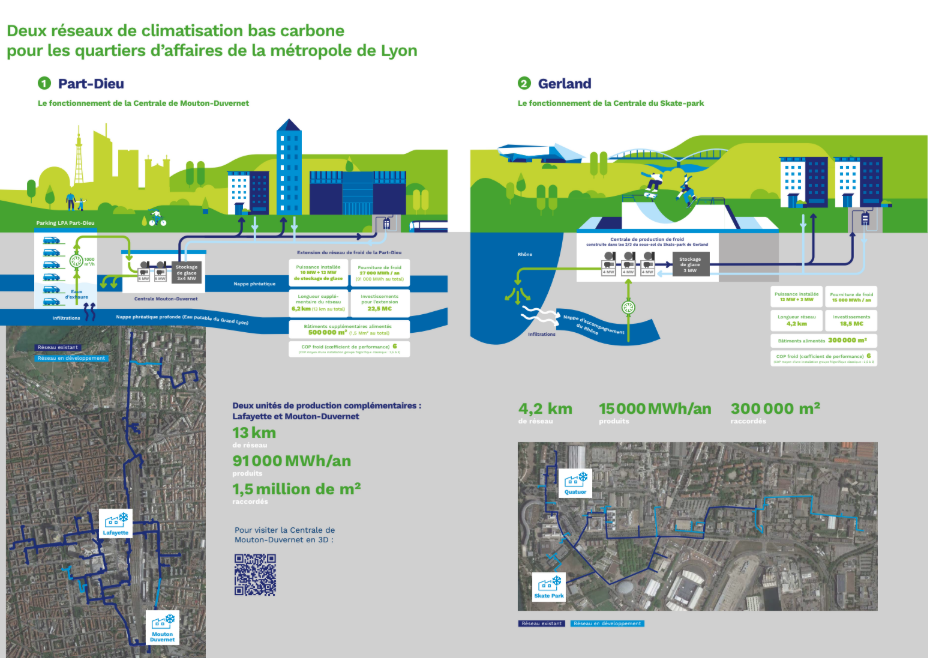

Le réseau de froid urbain :

Contrairement au réseau de chaleur qui transporte de l’eau à haute température d’une chaufferie vers les différents bâtiments, le réseau de froid transporte de l’eau glacée et permet la climatisation des bâtiments raccordés.
Les réseaux de froid Centre Métropole concernent 2 zones distinctes :

Le quartier de la Part-Dieu avec le rafraîchissement de 750 000 m² de bureaux, de 150 000 m² de commerce et services et de 90 000 m² d’hôtels ou équipements publics.
Le quartier de Gerland avec le rafraîchissement de 250 000 m² de bureaux et de laboratoires.

Pour ce faire, trois centrales de production de froid ont été installées à la Part-Dieu, sur le site de Mouton-Duvernet et sous le skate-park de Gerland.

Ces deux réseaux représenteront à terme plus de 20 km de canalisations et permettront le transport d’eau glacée (en général de l’eau, dont la température se situe entre 1 et 12°C à l’aller, et entre 10 et 20°C au retour) et 120 sous-stations assureront la distribution du froid dans les locaux à climatiser.

Comme pour le réseau de chaleur, la centralisation des équipements présente plusieurs avantages par rapport à des systèmes autonomes décentralisés.

Des réseaux de Froid vertueux

Nos réseaux de froid disposent des avantages suivants :

Les installations de production ont été construites sous terre et n’ont aucune émergence à l’extérieur (aucune perturbation possible des riverains)
Les machines de production disposent de performances 2 à 3 fois supérieurs aux installations classiques
L’eau glacée est produite à partir de la valorisation des eaux d’exhaures des parkings de la Part-Dieu
Les installations disposent de système de stockage d’énergie sous forme de glace qui permettent d’optimiser la performance énergétique et qui sécurise le fonctionnement du réseau

Un impact environnemental réduit

Les appareils utilisés présentent de meilleurs rendements que les petits appareils, ce qui permet de réduire les quantités de gaz à effet de serre émises pour chaque kWh de froid produit. Une installation centralisée est par ailleurs plus facile à contrôler que des dizaines ou centaines de petits appareils répartis dans les immeubles, ce qui permet de réduire les risques sanitaires ainsi que la dispersion des fluides frigorigènes dans l’environnement, par un meilleur contrôle du confinement.

Moins de contraintes sur le bâti

Au niveau des immeubles, la seule installation est un échangeur, équipement passif simplement constitué de deux circuits d’eau. L’entretien de ces installations est beaucoup plus limité que celui d’installations actives de production de froid. Cela permet également de se passer de tours de refroidissement, souvent installées sur les toitures des immeubles ; l’impact visuel, la consommation de surface et le bruit sont ainsi éliminés.
